はんだ付け管理ソフト
現場から始めるはんだ付けのIoT
Soldering Manager (ソルダリングマネージャー)
はんだ付けロボットの稼働状態をリアルタイムに表示、見える化。はんだ付け時の映像、データを記録することでより高い現場の工程管理を実現。2次元コードの読み取りによるシリアル管理にも対応しており、録画機能と合わせて充実したトレーサビリティに対応。こて付けだけでなく、レーザー用にもソフトを準備。
特徴
ソルダリングマネージャーとは？
つなぐ
ロボットにPC・カメラ・温度計を接続
データ
稼働中のデータの自動保存が可能に
見える化
はんだ付け時の温度をはじめとした各データの見える化
保存
数値データ・動画を保存(CSV形式、MPEG-4形式)
履歴
保存データを活用。２次元コードの読み取りでシリアル管理も可能
つながる
IPC CFX
やSEMI、Hermesなど各種規格に準拠し、はんだ付けデータが他装置とつながる

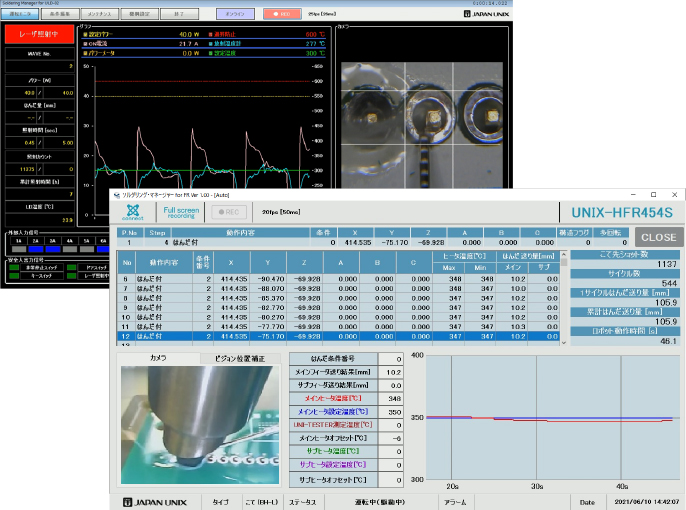

レーザー、インライン向けの
対応ソフトも登場
最初にリリースした卓上ロボット、DFシリーズ向けSoldering Managerに加え、レーザー（ULD-02）、インライン（FRシリーズ）向けもラインナップ。Japan Unixはんだ付けロボット全てでモニタリング、トレースが可能に。

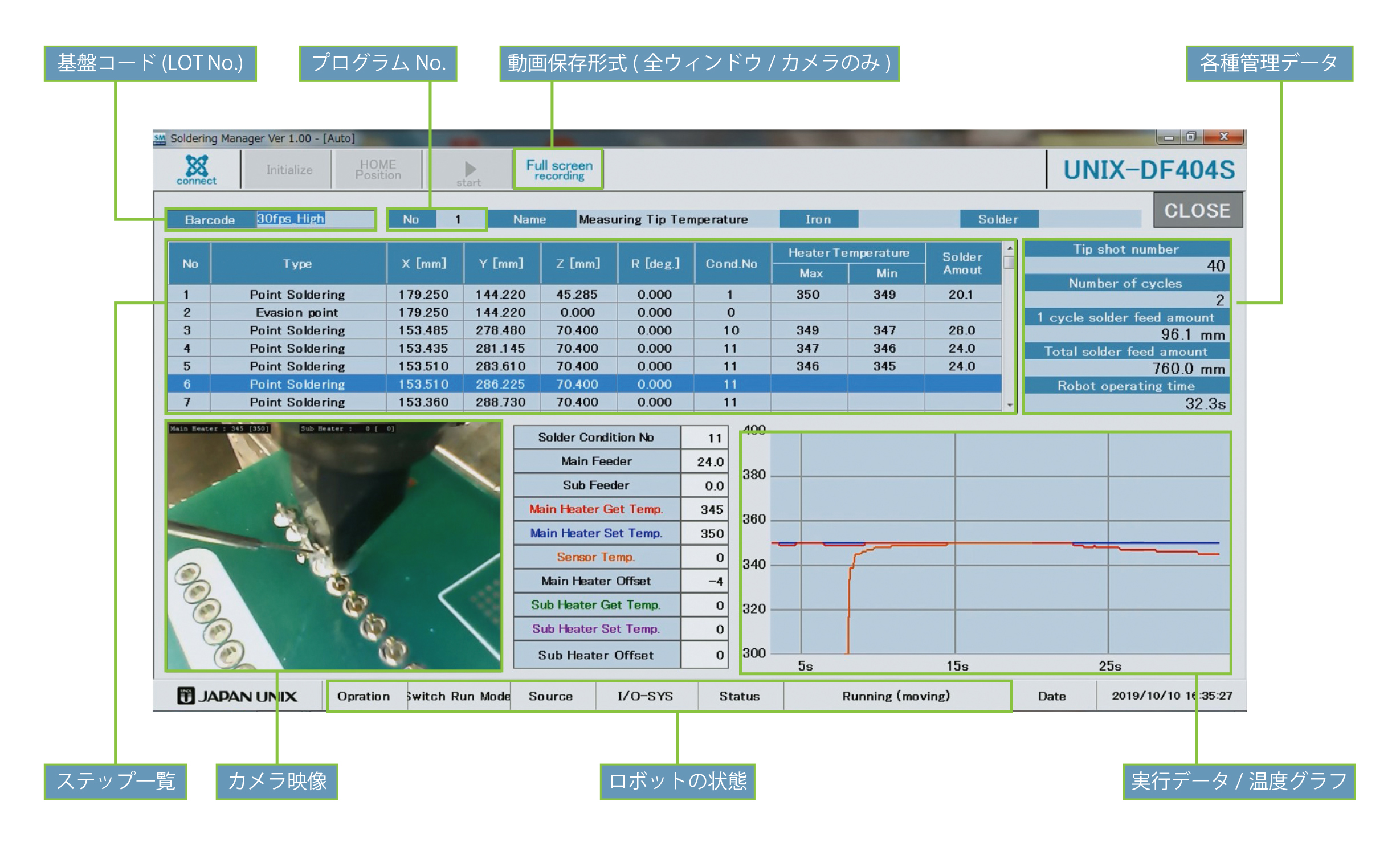

Soldering Manager (こて用)
- ポイントごとの座標、各種カウンター、こて先温度等ロボットの稼 働状態の見える化
- 3軸こて先位置補正機構による補正値、UNI-TESTERによる温度測定値、自動オフセット値、こて先接地間抵抗、漏れ電圧全てを記録
- はんだ付け時の映像、データの記録によりトレーサビリティが充実
- 2次元コードの読み込みによるシリアル管理
- 取得データのシェアによりグローバルに工程管理が可能
対応機種：
UNIX-DFシリーズ(こて)、UNIX-GFシリーズ(こて)、
UNIX-FRシリーズ(こて)
※ADヒータには使用できません。
UNIX-DFシリーズ(こて)、UNIX-GFシリーズ(こて)、
UNIX-FRシリーズ(こて)
※ADヒータには使用できません。

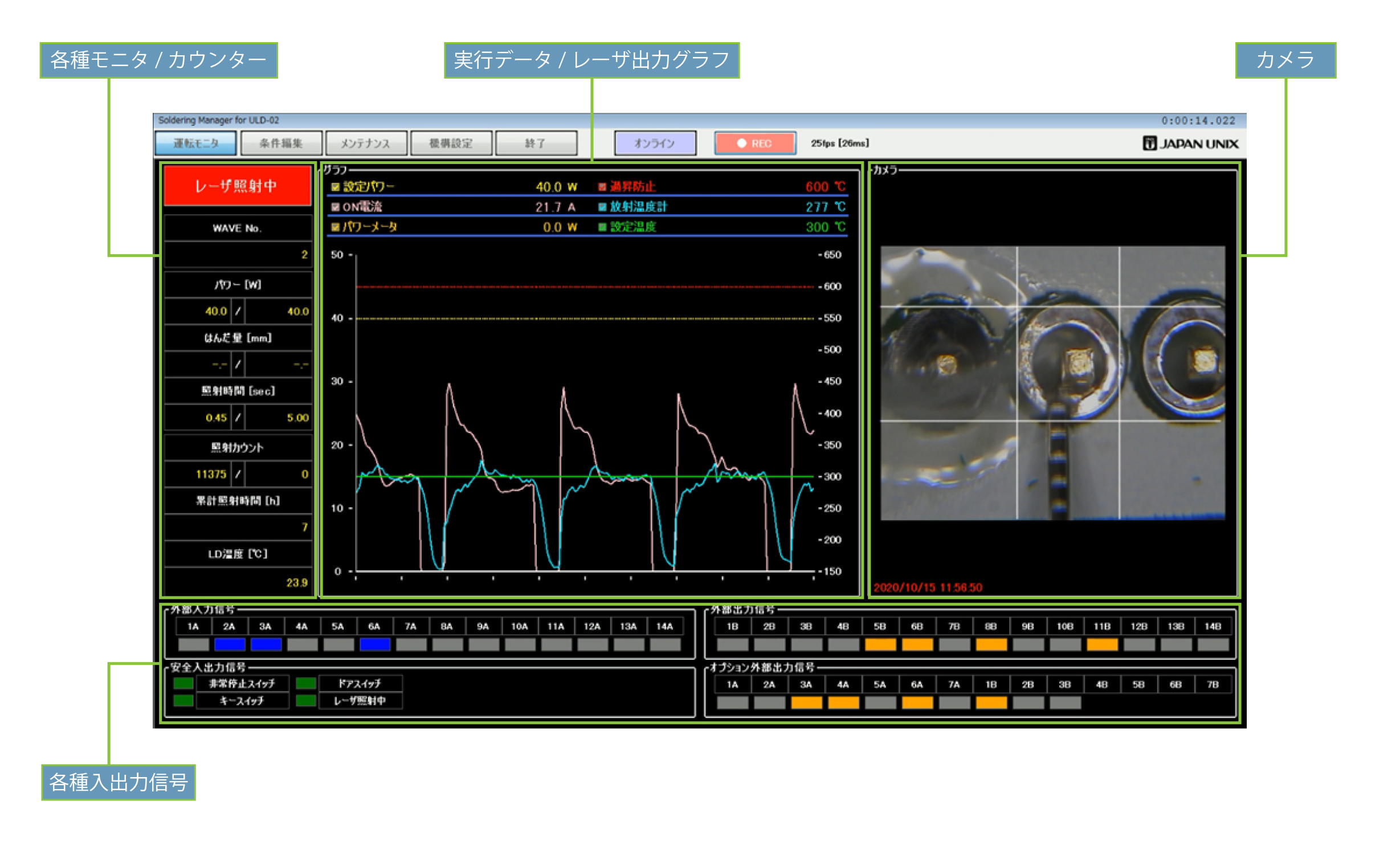

Soldering Manager (レーザー用)
- ポイントごとのレーザー出力、出力時間、はんだ量（内部制御時）等の情報が見える化、記録
- ※レーザー出力表記は電流値換算
- はんだ付け時の映像、データの記録によりトレーサビリティが充実
- 取得データのシェアによりグローバルに工程管理が可能 Thermo Pro™（温度制御機能）を併用することで以下の情報も管理可能に
- はんだ付け時の温度
- 目標温度に対する制御
- 過昇温機能で異常時にアラーム、停止
- 温度バンド機能による一次良否判定
対応機種：
ULD-02
ULD-02
より繋がる設備に
オプションユニットによる温度等の計測値もSoldering Managerで記録、保存を行い、よりインテグレートされた工程管理を実現。
＜こて＞ はんだこてテスタ「UNI-TESTER」接続により、こて先温度、漏れ電圧、接地間抵抗の測定値の記録、こて先温度の自動オフセットも可能に。
＜レーザー＞ 温度制御機能「Thermo Pro™」で測定したはんだ付け時の温度を表示、記録。
標準構成
USBドングル
こて、レーザー共通
オプション

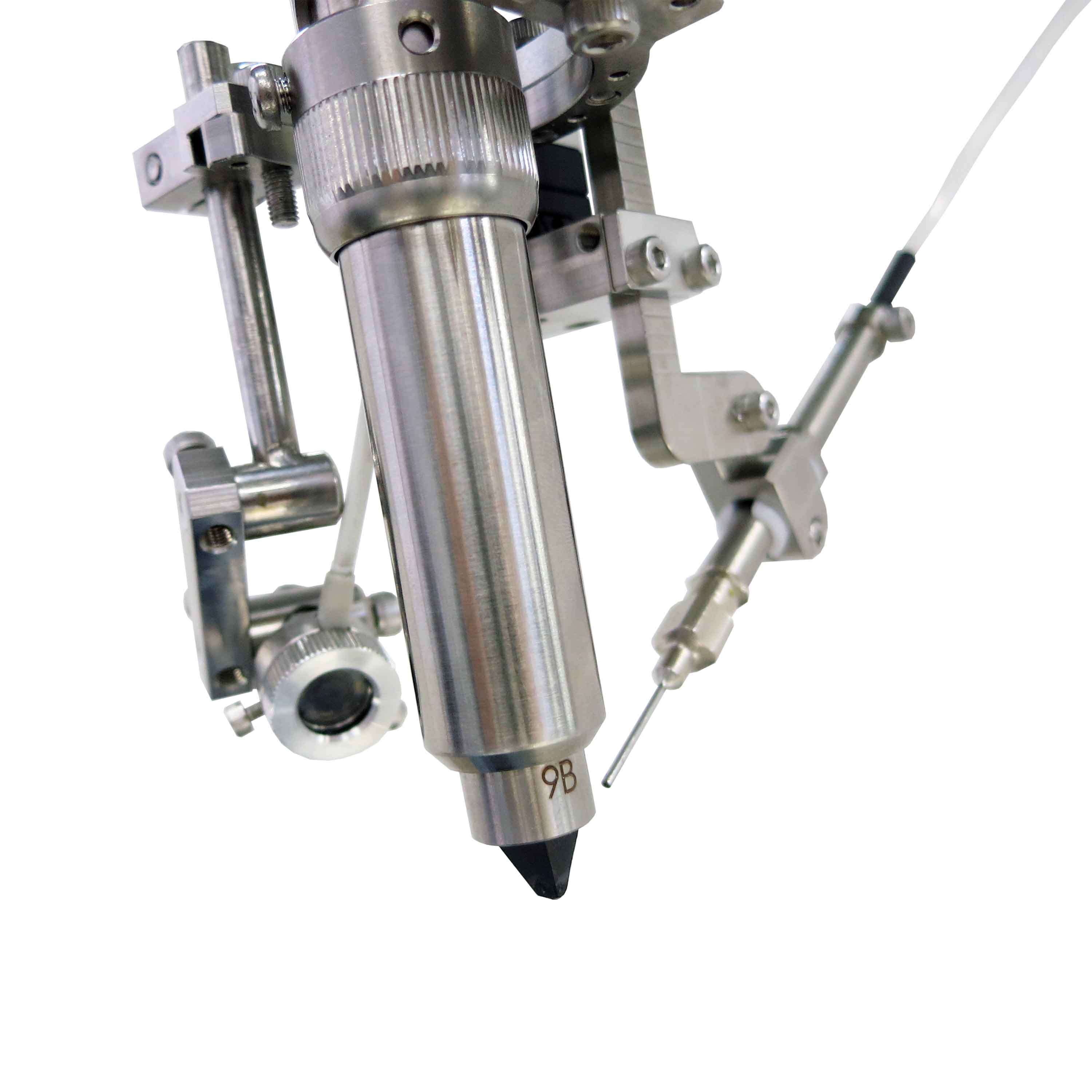

カメラ接続キット
(USBカメラ、USBハブ、各種ケーブル含む)
こて
