レーザーはんだ付け
今まで自動化を諦めていたはんだ付け工程も
レーザーはんだ付けで可能に
![](/wp/wp-content/uploads/2022/08/img-laser-system.png)
JAPAN UNIX レーザーシステム
さらなる進化と高品質化へ!
レーザーはんだ付けだからこそ出来た、はんだ付けと工程管理の革新。単に「はんだ付けする」だけじゃない、「レーザーはんだ付けユニット」、「温度制御機能」、「はんだ付け管理ソフト」の3つを組み合わせ、ジャパンユニックス独自のレーザーはんだ付けシステムへと昇華しました。
![](/wp/wp-content/uploads/2024/02/laser_img_3.jpg)
「表面発熱」のレーザーと、「熱伝導」のこてはんだ付けの違いとは?

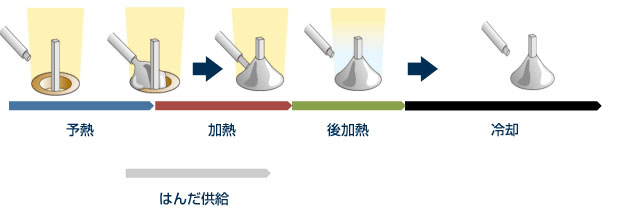

はんだ付けには、こてとはんだ付けをする箇所を温める「予熱」、はんだを供給するための「加熱」、そしてはんだ供給後に形を整えて仕上げる「後加熱」という3ステップの基本の工程があります。
こてはんだ付けもレーザーはんだ付けもこの流れは同じですが、加熱してはんだ供給する方法が違い、そこを理解しておくことが最も重要です。
特徴
コネクテッド、見える化を実現する新時代のレーザーはんだ付けユニット ULD-02
レーザーはんだ付けも後工程の工法の一つとして確立された今、単にはんだ付けするだけでなく、より高いレベルの工程管理を実現するために開発された新型レーザーはんだ付けユニット。主にトレーサビリティと温度測定、制御機能を強化しました。
![](/webroot/img/products/automation/laser/uld-02/Soldering_Manager_Pro.jpg)
Thermo Pro™ 、Soldering Managerで高度な工程管理を
レーザーはんだ付けにおける従来の管理項目(出力、時間等)に加え、温度制御機能「Thermo Pro™」を搭載することではんだ付け時の温度管理、制御が可能になります。また、はんだ付け管理ソフト「Soldering Manager Pro」を併用することで、リアルタイムで各々のはんだ付け状態をモニタリング、PCへの保存が可能です。
同軸カメラによる動画保存機能も搭載可能で、遠隔でも充実した生産管理を行うことができます。
![](/webroot/img/products/automation/laser/uld-02/area_laser_soldering_shapes.jpg)
レーザー形状の最適化ではんだ付け効率UP!
後工程だけでなくSMTも対応
高効率な熱供給へ向けてレーザー形状を最適化。真円状だけでなく、楕円、四角、リング等の異形状に対応。
マルチφ機能ではZ軸(ワークディスタンス)を変更せずにレーザースポットサイズを変更。異なるパッドサイズでもレーザー形状の最適化を実現。
エリアレーザーでは従来の後工程のはんだ付けに限らず、局所的なリフローとしてSMTにも対応。
Thermo Pro™、Soldering Manager Pro対応なのでリフロー工程の見える化が可能に。
![](/webroot/img/products/automation/laser/uld-02/External_editing.jpg)
外部編集機能搭載
データリンクによる通信で外部からの条件編集が可能に。高度にインテグレートされた設備でもまとまったインターフェースの設計ができ、容易な条件編集を実現。
はんだ送りの制御も可能に
ULD-02コントローラでヤニ入りはんだの制御も実施。一つのコントローラでレーザー、はんだの一体制御が可能となり、より取り扱いが容易に。
オプション・ソリューション
![](/wp/wp-content/uploads/2022/08/thermopro_image_icon.jpg)
Thermo Pro™
温度制御機能
![](/webroot/img/products/automation/laser/uld-02/variant-shapes_laser_soldering.jpg)
異形レーザー
スポット形状や径変更も
![](/webroot/img/products/automation/laser/uld-02/AreaLaser_large.jpg)
エリアレーザー
多点同時はんだ付け
![](/webroot/img/products/automation/laser/uld-02/Soldering_Manager_Pro_LOGO.jpg)
Soldering Manager
はんだ付け管理
![](/wp/wp-content/uploads/2022/09/laser_Lock_on.jpg)
ロックオン機構
レーザー用
![](/wp/wp-content/uploads/2024/02/multi_phi_laser_300x300.jpg)
マルチφレーザー
スポット径可変レーザー
![](/wp/wp-content/uploads/2022/08/flash_laser.jpg)
「倍速」レーザー
フラッシュソルダリング
搭載可能ロボット
![](/wp/wp-content/uploads/2024/02/df303l_laser.jpg)
UNIX-DFシリーズ
卓上型
![](/wp/wp-content/uploads/2024/02/hfr_laser.jpg)
UNIX-FRシリーズ
水平多関節型
![](/wp/wp-content/uploads/2024/02/gf_laser.jpg)
UNIX-GFシリーズ
直交型
標準構成
![](/webroot/img/products/automation/laser/uld-02/ULD-02E-laser_controller.jpg)
レーザーコントローラ
ULD-02E
![](/webroot/img/products/automation/laser/uld-02/ULD-02D-laser_driver.jpg)
レーザードライバ
ULD-02D
![](/webroot/img/products/automation/laser/uld-02/ULD-02G-oscillator.jpg)
レーザー発振器
ULD-02G
![](/webroot/img/products/automation/laser/uld-02/ULD-TPU-panel_box.jpg)
タッチパネル操作BOX
ULD-TPU
![](/wp/wp-content/uploads/2023/04/h3_laser_head.jpg)
レーザーヘッド
![](/webroot/img/products/automation/laser/uld-02/Soldering_Manager_Lite_LOGO.jpg)
Soldering Manager
ULD-02用無料版
参考動画
![](https://img.youtube.com/vi/v3-dQ3LKhFw/maxresdefault.jpg)
Robotic Laser Solodering
レーザーはんだ付け照射シーン
微細部品へレーザーはんだを行う実装映像。高速かつ高精度なはんだ付け作業をご覧いただけます
![](https://img.youtube.com/vi/GAXExPxaiu0/maxresdefault.jpg)
High power laser soldering 高出力レーザーと通常レーザーの比較映像
今やレーザーはんだ付けは微細部品や高精度部品のみならず車載等、高熱容量を必要とする部品まで使用されています。
