APEX EXPO 2026｜IPC J-STD-001 / IPC-A-610 技術委員会レポート
APEX EXPO 2026において開催されたIPCのベースドキュメント委員会（7-31Bおよび5-22A）では、J-STD-001およびIPC-A-610のK版改訂に向けた複数の重要な技術論点が2日間にわたり議論されました。
本稿では、その中でも実務への影響が大きい技術的ディスカッションに焦点を当て、論点の背景と方向性を整理します。
今年の特徴は、規格修正だけではなく、規格の構造そのものの再設計と、評価思想の見直しが同時に進行している点にあります。
J-STD-001およびIPC-A-610の自動車追加規格委員会レポートは、
こちらをご参照ください。
1. Terminal Happiness：規格構造の再設計

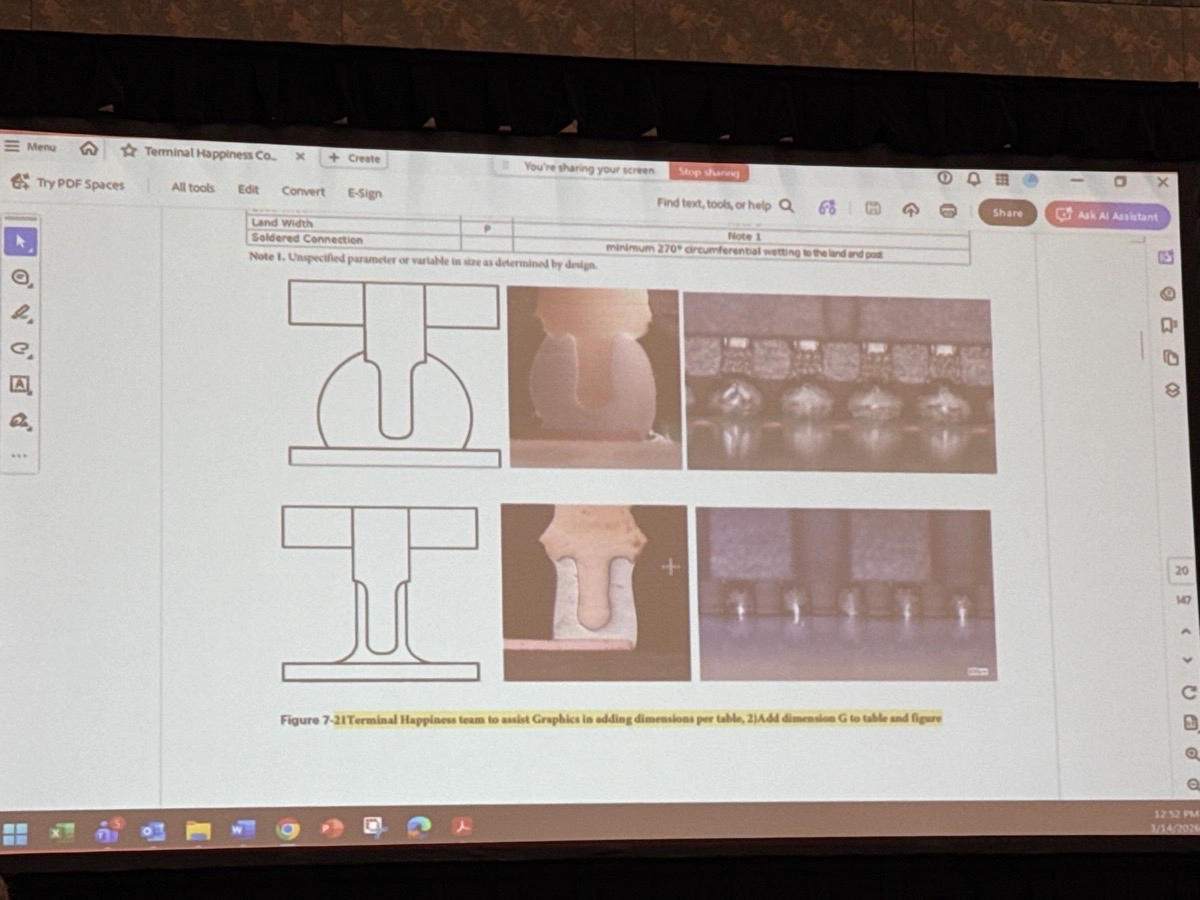

今回の会議で最も象徴的だったのが、「Terminal Happiness」と呼ばれる構造改革提案です。
これは従来のように「部品種別（チップ、リード、BGAなど）」を軸に規定するのではなく、端子（terminal）の形状を基準に規格を再編するという試みです。
背景には、パッケージの多様化と命名の複雑化により、従来の分類では実態に対応できなくなっているという問題意識があります。

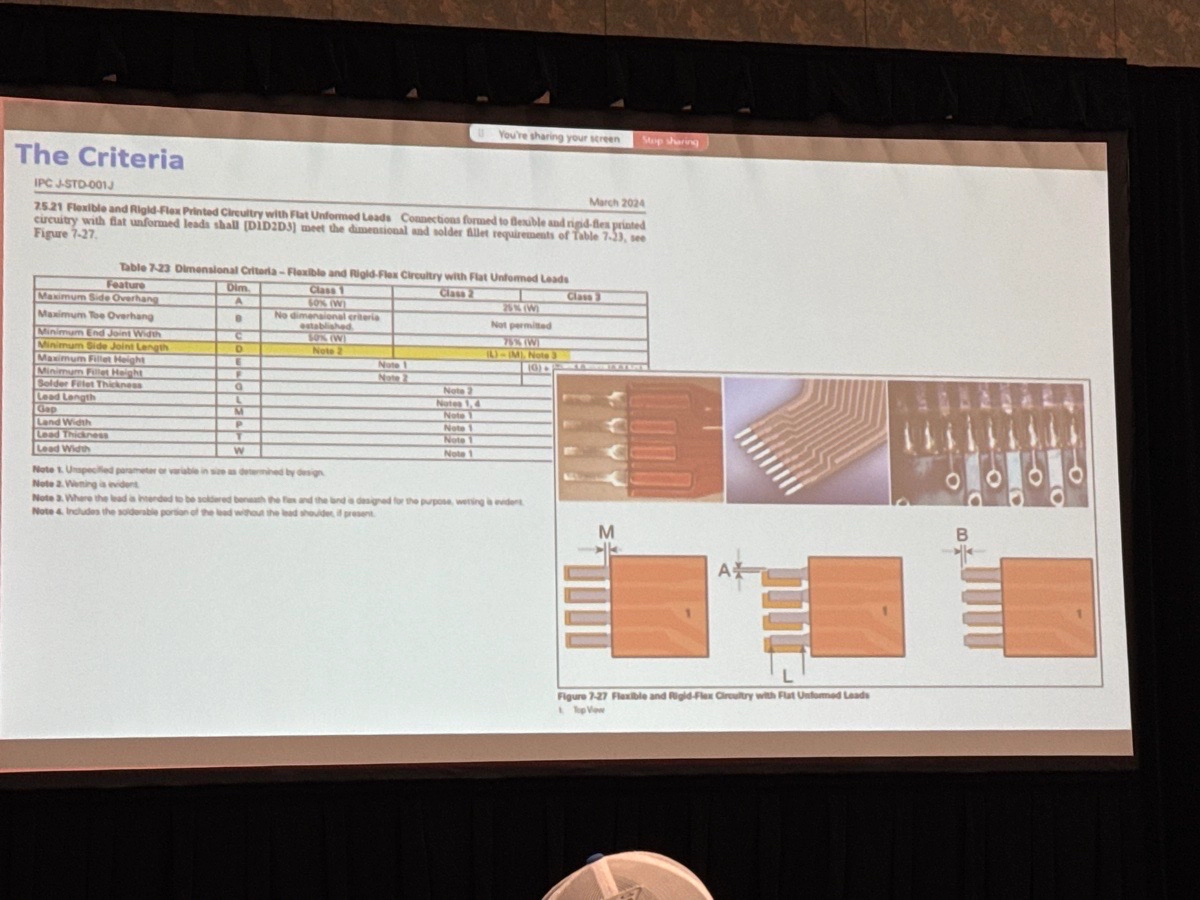

技術的には、はんだ接合の評価を「L（最短接合距離）」と「M（最長接合距離）」で定義し、その差分（L–M）によって接合長を定量化する考え方が提示されました。
これは従来の視覚的・経験的な判断から一歩進み、より幾何学的な評価へと移行する試みといえます。
しかしながら、この提案は現時点では完全採用には至りませんでした。特にクラス3における要求値の不整合（フラット系は100%、フレキシブル系は75%）や、設計上そもそも達成不可能なケースの存在、そして何よりデータ裏付けの不足が指摘されたためです。
その結果、構造改革の方向性自体は維持しつつ、段階的な適用に留めるという判断がなされています。
この議論は、今後のIPC規格が「分類体系」から「評価ロジック」へと軸足を移していく可能性を示唆しているため、今後注視していきたい内容です。
2. フィレット評価と図版の問題：視覚基準の再定義
一見地味ながら現場への影響が大きいのが、フィレット評価に関する図版の問題です。
現行の規格では、「ランド面積の75%以上が濡れていること」が許容可能として定義されていますが、その説明に使用されている図が実際には100%濡れの状態を示しており、トレーニング・検査現場で混乱を招いていました。
このような図版とテキストの不整合は、判定のばらつきや不必要なリワークの原因となります。
今回の議論では、この問題に対して図版の差し替えが正式に承認され、許容可能な例と不適合の例を明確に区別する方針が採られました。
この修正は単なる編集対応に見えますが、実際には「視覚基準に依存する規格」の限界を補正する重要なステップであり、今後のデジタル検査や自動判定にも影響する可能性があります。
3. スルーホールはんだ付け：リード識別性の再解釈
スルーホール実装におけるリード先端の視認性についても、重要な判断の見直しが行われました。
従来は、はんだフィレットによってリード先端が覆われ、視認できない場合、不適合と判断されるケースが多くありました。しかし実際には、リードが適切に挿入されていても、ウェーブはんだ付けなどのプロセスにより先端が隠れることは十分に起こり得ます。
今回の議論では、はんだ供給面（solder source side）で見えなくても、はんだ到達面（solder destination side）で確認できれば問題ないという考え方が採用されました。
この変更の背景には、自動車分野を中心とした強い問題意識があります。すなわち、識別性を確保するためだけのリワークは、追加の熱影響を生み、むしろ信頼性を低下させるという認識です。
ここでは「見えること」よりも、「機能していること」が優先されているといえます。
4. 高電圧はんだ付け：設計領域との境界整理
高電圧用途におけるはんだ付け基準についても再整理が行われました。
高電圧回路では、フィレット形状に鋭利な角が存在すると電界集中が起こり、コロナ放電の原因となります。そのため、はんだは滑らかな球状（bulbous）であることが要求されています。（IPC-A-610J参照）
この要件自体は従来から存在していましたが、J-STD-001から一度削除されていた経緯があります。
今回の議論では、これを直接的な製造要求として復活させるのではなく、IPC-A-610を参照する形で間接的にJ-STD-001に掲載追加するという整理がなされました。
これは、設計依存性の高い要求をどこまで製造規格に含めるべきかという問題に対する一つの解答であり、規格間の役割分担を明確にする動きといえます。
5. マスキング残渣と清浄度：未解決の課題
マスキング材の残渣に関する議論は、今回の会議において結論に至らなかった数少ないテーマの一つです。
争点は、「可視残渣（visible residue）」に限定するのか、それとも「すべての残渣（any residue）」を対象とするのかという点にあります。
不可視であっても、残渣はSIR低下やコーティング密着不良の原因となるため、技術的には無視できません。一方で、すべての残渣を欠陥とする運用は現実的ではありません。
さらに、清浄度を扱う第8項との責任境界も明確ではなく、規格構造上の問題も内包しています。
その結果、このテーマは専門チームによる継続検討に委ねられることとなりました。
この領域は、プロセス管理・材料技術・信頼性評価が交差する複雑なテーマであり、今後も議論が続くことが予想されます。
6. 総括：IPC-A-610、J-STD-001の進化とその背景
今回の国際標準化委員会では、個別の条件変更にとどまらず、標準規格そのものの考え方に踏み込んだ議論が行われた点が特徴です。
IPC-A-610が外観品質を定義する規格であるのに対し、今回はJ-STD-001と合わせ、「なぜそれを良しとするのか」「何が本質的なリスクなのか」といった信頼性の観点から、評価基準の前提に立ち返る議論が活発に展開されました。
ただし、これらは新たな方向性として決定されたものではなく、製品品質と信頼性を重視する中で継続的に検討されている論点です。
こうした議論は今回が初めてではなく、IPC規格はこれまでも信頼性評価や検証データに基づく議論を積み重ねて形成されてきました。今回の議論はその延長線上にありつつ、より設計思想に踏み込んでいる点に特徴があります。
IPCの規格策定は、世界中のエキスパートが参加する委員会において、提案・検証・議論を経て、最終的に投票と合意形成によって決定されます。今回の論点についても、今後のデータ蓄積と議論を通じて採否が判断されていきます。
一方で、日本では社内規格が多く適用され、基準見直しが容易でない側面もあり、今回のような前提に立ち返る議論はIPCの特徴をよく示しています。
このような再編は短期間で実現するものではありませんが、提案と検証を繰り返すプロセスこそが、J-STD-001やIPC-A-610が世界中で受け入れられている背景です。
今回提示された論点は未確定ではあるものの、今後の規格改訂および各企業の評価基準に重要な示唆を与えるものです。
